簡述拖鏈電纜的彎曲半徑及其影響因素
來源：東莞市華鷹電子有限公司 發布時間：2019-04-12 點擊量：4822

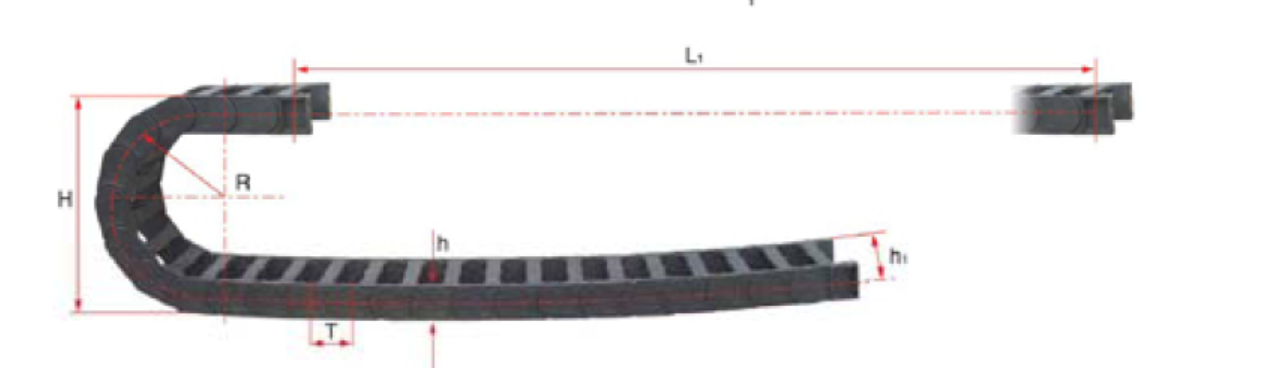

拖鏈電纜又叫坦克鏈電纜，指主要用于拖鏈軌道內，長期進行往返運動，為設備提供動力或傳遞信號的電纜，是一種可以跟隨拖鏈軌道進行來回往復彎曲移動而不易磨損的高柔性電纜。那么我們常說的拖鏈電纜的彎曲半徑是指什么呢?大家可以找一條拖鏈，把它折疊成上下兩層，然后找到拖鏈的最高點跟最低點。然后量一下兩個關節的距離。兩個關節的距離的一半就是拖鏈的彎曲半徑了。
那拖鏈電纜的最小彎曲半徑又是受哪些因素影響呢?
1、外護套
由不同的改良材料制成的外護套具有不同的功能，有抗UV功能的，有抗低溫功能的，有耐油的以及成本優化的。但所有的這些外護套都有一個共同點，高耐磨性，并不會粘附任何東西。外護套必須是高柔性的但也要有支撐功能，當然應該是高壓成型。
2、芯線絕緣
電纜內的絕緣材料不能彼此粘滯。而且絕緣層還需要支撐每股單股的導線。因此只有在高壓成型的彈性體PVC-NBR或者TPE材料才能用于拖鏈的數百萬米電纜中的應用過程中證實他的可靠性。
3、導體結構
拖鏈電纜應該選擇最具柔韌性的導體。
4、屏蔽
用優化的編織角度將屏蔽層緊緊的編織在內護套外，松散的編織帶會降低EMC的保護能力并且屏蔽層也很快因屏蔽的斷裂而失效。緊密編織的屏蔽層同時具有抗扭力的作用。
5、絞線結構
成纜絞線結構必須以最佳的交合節距繞在一個穩定的抗拉中心周圍。然而由于絕緣材料的應用，絞線結構應按運動狀態設計，從12根芯線開始，應該采用成束絞合的方式。
